发射测距线段光源是什么


发射测距线段光源是一字线激光器。一字线激光器并不是什么新研产品,这是在间隙测距、轮廓扫描检测上都有成熟使用的检测光源,特别是在工业流水线成品在线检测阶段,使用三维测量技术全自动、无接触的对产品标志点位测距。



一字线激光器主要用于发射测距线段光源,投射出清晰的一字线激光线段光源,是一种半导体激光器,简单说就是里面产生激光的工作物质用的是半导体材料,常见有使用的波长:520nm绿光、638nm红光、650nm红光、808nm红外光等,此外并没其他功能,要实现对目标物检测,还需要结合摄像机,使用三角测量技术和一些数控技术相结合才能实现,这看着简单,但其实这是各学科技术综合使用的结果,不得不感慨相关线激光测量仪企业是真的很厉害,技术力拉满。

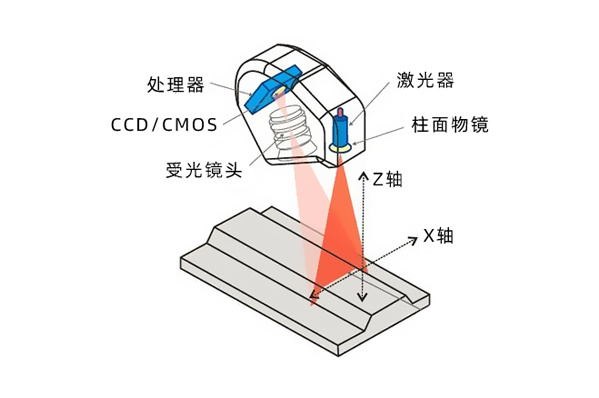

发射测距线段光源
发射测距线段光源



激光器有很多种,为什么一定要使用半导体激光器作为线段光源的发射器,理由其实很简单,就是价格便宜、尺寸小、寿命长、驱动简单。



1、价格便宜。半导体激光器的价格区间从玩具级别的几块钱到实验用途的几千都有,可以很好满足我们的使用需求,毕竟上面说了,一字线激光器在整个机器视觉系统或整个检测流程中,作用只是投射线段光源而已。



2、尺寸小。尺寸能做到很小,一字线激光器能控制在9*21mm内,你知道吗?通信领域的光模块使用的也是半导体激光器,只有米粒大小。



3、寿命长。平均使用寿命能达到连续使用10000小时以上。



4、驱动简单。只需要简单150mA电流和3V电压就能点亮,正常工作。



到这里,我们知道了测距线段光源是由一字线激光器发射,也对它有了大概的了解,但其实估计大家更感兴趣的是一字线激光器发射测距线段光源的应用,接下来就简单举例几个。

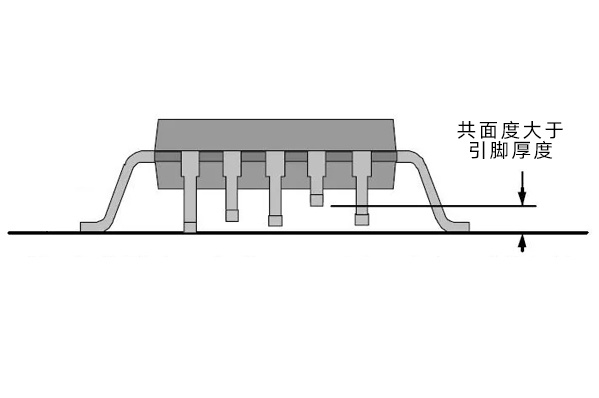

1、应用于芯片引脚共面度检测。芯片引脚共面度指引脚贴紧在PCB板上,引脚距离PCB板的垂直高度差,因为低引脚和高引脚垂直偏差是不能超过一个引脚厚度的。共面度大会出现引脚偏移、虚焊、错焊问题。



发射测距线段光源应用于芯片引脚检测
发射测距线段光源应用于芯片引脚检测



2、应用于焊缝检测。焊接质量直接影响我们日常各个领域的安全性,一个焊缝的好坏直接影响了整个集成应用的质量,所以业界用过各种方法来研究焊缝余高、熔宽等的检测,目前主流趋势是自动化,像很多汽车生产焊接就是直接机械臂机器视觉自动焊+自动检测的组合。



发射测距线段光源应用于焊缝检测
发射测距线段光源应用于焊缝检测



3、检测汽车板件间隙面差。你发现没,新车出厂,每块板件之间的缝隙居然全都一样,在应用机器视觉技术前,这肯定是一个很大的痛点,以前还是人工安装测量的,现在就不太可能了。



发射测距线段光源应用于检测汽车板件间隙
发射测距线段光源应用于检测汽车板件间隙
