vcsel封装工艺有哪些


Vcsel(垂直腔面发射激光器)是半导体激光二极管的一种,除了品牌不一样,然后就是封装工艺不一样,Vcsel封装工艺有TO18-5.6、TO18-3.8、TO5-9、C-mount、塑封管、半开口等6种,这些是我们常见的封装形式。

vcsel封装工艺:

1、TO18-5.6mm封装,前面的TO18指的是国际封装工艺标准之一,其中还有TO3、TO5、TO8、TO18、TO36、TO39、TO46、...... 、TO226,感兴趣可以自己去了解下,TO18是一种金属罐外壳封装,后面的5.6mm指的是Vcsel的直径,这是激光器行业常写上说明直径的。



2、TO18-3.8mm封装,和TO18-5.6mm同样的封装形式,像前面说的,这3.8mm是行业内写上说明直径的,这细的更形似管状,所以激光二极管也常被叫做激光管。



3、TO5-9mm封装,这1、2、3前三个都可以统归为TO封装。



4、C-mount封装,也叫C封装,通过激光器热特性的研究,通过封装降低热沉温度,变相提高激光输出功率。



5、塑封管封装,使用塑料封装是为了大幅降低成本,是用在一些不需要密封的应用场景,像玩具用途,当然防水等级也是很差的。



6、半开口封装,这种激光二极管需要模组外壳散热良才可以长时间工作。

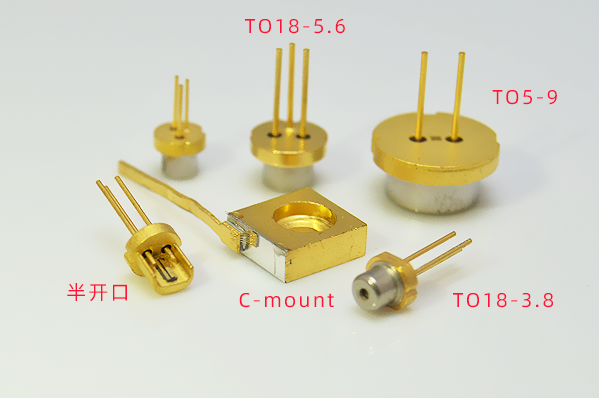

各种不同封装工艺的Vcsel
各种不同封装工艺的Vcsel



激光二极管发射出来的光都是散的、面的,我们常叫的激光器,是用聚焦透镜把激光二极管发出的光聚在一起做成的,同时还可以再加一些透镜,做成一字线、平行线、网格等各种激光图案,扩展不同用途的使用。



Vcsel发射的激光光斑
Vcsel发射的激光光斑



目前激光二极管的状况是国产化率低,国内能做的厂家还是很少,以进口为主,还需要各大厂家共同努力,突破技术难关。
