激光二极管耦合光纤是什么


激光二极管耦合光纤是激光光源模块。通过光纤输出的圆点光斑直径在0.3mm,不能自由调节光斑大小,常用激光波长有375nm、395nm、405nm、450nm、520nm、650nm等,从光学技术上把激光二极管发射的激光耦合进光纤线传输,通过光纤传输使用。



耦合你可以理解为把原来的传播介质转为另一个传播介质的过程,由于激光二极管发射的激光是发散的,零距离的光斑也远大于光纤芯口径,需要通过一系列光学元件(也叫透镜),来协助准确匹配对准光纤芯口径,降低损耗。使用光纤传输解决了因为激光的准直性强,我们变换一次激光方向,就需要移动一次激光光源的痛点,比如手持的激光美容仪器,光源部分和手持部分是分开的,还能减少手持重量。



激光二极管耦合光纤应用,可用在网版印刷直接制版(CTS)、脱机直接制版(CTP)、生化科研直接成像(LDI)和各种材料加工流程中,据我们的经验,激光二极管耦合光纤分为两种外观,一种是方头,一种是圆头,外观分别如下图:

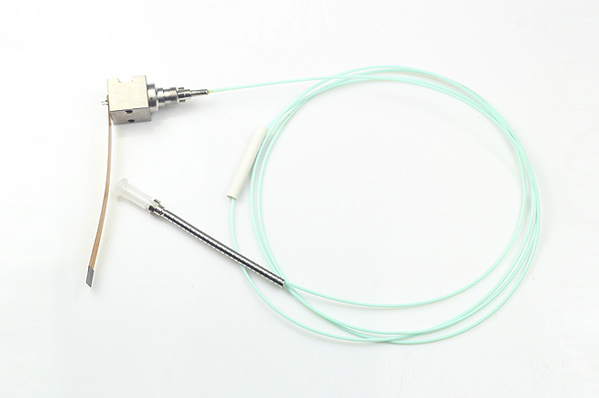

激光二极管耦合光纤方头
激光二极管耦合光纤方头
激光二极管耦合光纤圆头
激光二极管耦合光纤圆头



看图可以发现,激光二极管耦合光纤的尺寸是要比光纤耦合激光器模块(带水冷散热)小很很多,体积整整缩小了10分之一,但是这也意味着激光二极管耦合光纤的功率也要小很多,激光二极管耦合光纤一般功率在200mw,而光纤耦合激光器模块能做到60W的大功率,因为大功率总会伴随着更大的发热量,需要具备光纤耦合激光模块这样大尺寸散热条件,同时配备水冷散热,才能控制好模块内的余热,延长使用寿命。
